개요

강관비계는 파이프와 부속철물을 이용하여 폭이나 높이를 자유롭게 조절할 수 있으며, 조립·해체가
용이 하고 재질이 아연도금으로서 내구성이 강하여 장기간 사용할 수 있습니다. 부속자재는 클램프,
연결핀 등이 있습니다.

외경

두께

규격별 중량 (kg)

1M
1.5M
2M
3M
4M
6M
48.6
2.4
2.63
3.95
5.26
7.89
10.52
15.78

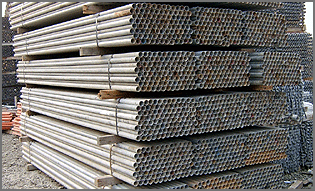

출하전 모습

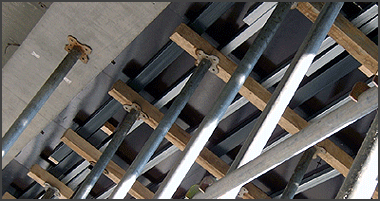

현장설치도
사각파이프

써포트, 산승각등과 같이 사용하며 슬라브의 하중을
받칠때 사용한다.

규격
중량
50 x 50 x 2000 mm
6 kg
50 x 50 x 3000 mm
9 kg
50 x 50 x 4000 mm
12 kg
일반 클램프

강관비계 사용시 파이프와 파이프를 연결하는
부속품으로, 직각으로 고정시키는 고정형
360도 회전하는 자동형이 있다.

<고정형>
<자동형>
철골빔용 클램프

철골빔과 파이프를 연결하는 부속품으로 직각
으로 고정시키는 고정형과 360도 회전하는
자동형이 있다.

<고정형>
<자동형>

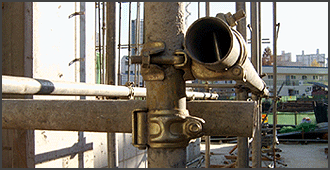

직교 클램프

써포트와 써포트 사이에 파이프를
연결하여 지지대를 고정해주는데,
이때 써포트와 파이프를 직각으로
고정
시켜주는 역할을 한다.

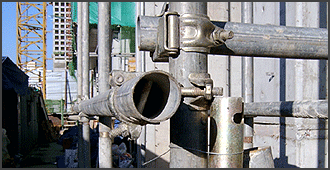

이형 클램프

직교 클램프와 같은 역할을 한다.

개요

파이프의 내부에 끼워서 두 개의 파이프를 서로 연결시키는 핀(Pin)으로서, 두 관의 내부에 끼워서 시계바늘 방향으로 70도 회전시켜 연결한다.

<대림산업(주) 강원도 용평빌라 현장>
현장설치도
개요

비계 외부 공사시 바닥에 닿는
파이프를 고정시켜 주는 받침대
로서, 연결핀을 사용하여 연결
한다.
