개요

외부비계 작업시 발코니 턱에 설치하여 비계를 지지하거나 발판 등을 연결하여 안전한 작업을 할 수 있도록 하며, 비계를 한줄로 설치할 수 있는 외줄과 두줄로 설치할 수 있는 쌍줄로 구분됩니다.

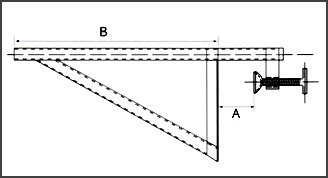

규격
A (턱 Size)
B
발코니 외줄
100 ~ 180 m/m
700 m/m
발코니 쌍줄
100 ~ 180 m/m
930 m/m

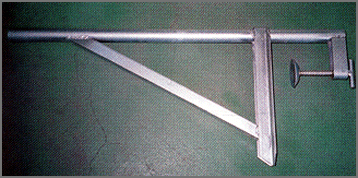

구성도

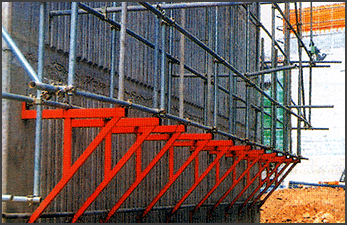

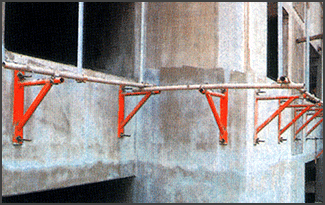

현장설치도
개요
외부비계 작업시 슬라브 턱에 설치하며, 기타 사항은 발코니 브라켓과 동일 합니다.
구성도
현장설치도
규격
턱 Size
길이

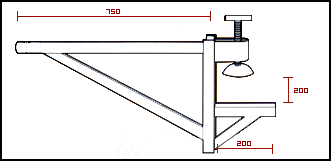

슬라브 외줄
100 ~ 200 m/m
750 m/m

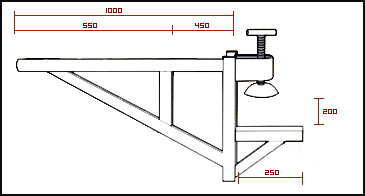

슬라브 쌍줄
100 ~ 200 m/m
1000 m/m
<슬라브 외줄>
<슬라브 쌍줄>
개요
외부비계 작업시 측벽에 설치하며, 기타사항은 발코니 브라켓과 동일합니다.
구성도
현장설치도
<측벽 외줄>
<측벽 쌍줄 >
개요
레미콘 이송(타설용) PIPE LINE 즉, 압송관을 지지할때 사용하는 브라켓입니다.
구성도
현장설치도

개요

틀비계 단관비계를 벽면에서 이탈하지 않도록 잡아주는 브라켓입니다.

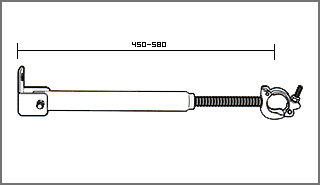

구성도

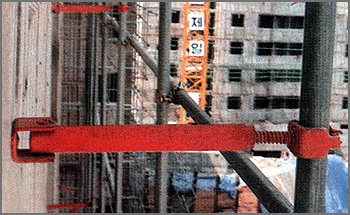

현장설치도
