개요

다양한 형태의 벽구조물에도 사용할 수 있으며, 여러종류의 판넬을 조합하여 어떠한 형태의 벽구조물에도 손쉽게 사용가능하도록 설계되어 있습니다.
CONCRETE의 측압의 조건에 따라 TIE간격을 조절하며, 여러가지의 WALING MEMBER를 조립하여 사용 가능하고, 인력으로 취급, 운반, 설치, 해체가 용이할 뿐 아니라 필요에 따라 여러개의 PANEL을 큰 싸이즈로 조립하여 CRANE을 사용함으로써 작업능률을 향상 시킵니다.
시공이 간편하여 시간과 인건비가 절약되며 합판(패널)의 수명이 다한 후에도 프레임 및 앵글의 교정작업을 거쳐 재생시킬 수 있습니다.

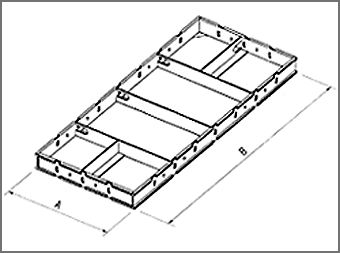

구성도
규격
A (mm)
B (mm)
6012
600
1200
5012
500
1200
4512
450
1200
4012
400
1200
3012
300
1200
2012
200
1200
6015
600
1500
4515
450
1500
4015
400
1500
3015
300
1500

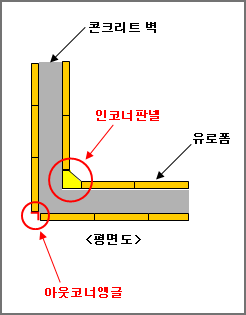

개요
벽체용 거푸집으로 내부 코너연결에 사용합니다.
구성도
A (mm)
B (mm)
L (mm)
100
100
1200
100
150
1200
100
200
1200
150
150
1200
150
200
1200
200
200
1200
개요
벽체 외부코너 연결용으로 사용합니다.
구성도
규격
A (mm)
B (mm)
L (mm)
2.4M
63.5
63.5
2400
조립도
현장설치도
현장설치도
현장설치도
