개요

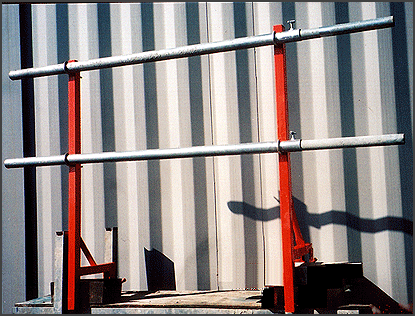

시스템 파이프 라고도 하며, 안전난간대의 난간으로 사용되는 비계의 일종으로, 구간마다 비계의 길이가 다를 경우, 비계의 길이를 규격에 맞게 조절하여 현장의 상황에 유동적으로 사용이 가능한 제품입니다.

구성도
규격
외관
내관
1.0M x 1.0M
1.0M
1.0M
1.5M x 1.5M
1.5M
1.5M
2.0M x 2.0M
2.0M
2.0M
2.5M x 2.5M
2.5M
2.5M
3.0M x 3.0M
3.0M
3.0M
개요
호이스트카의 입출구에 사용되는 출입문으로써, 기존의 강관파이프나 써포트에 설치합니다.
구성도
현장설치도
<호이스트 통로발판>
개요
건물 등의 공사현장에서 사각기둥에 콘크리트를 타설할 때 거푸집 고정용으로 주로 사용합니다.
구성도
<주밴드>
<주밴드핀>

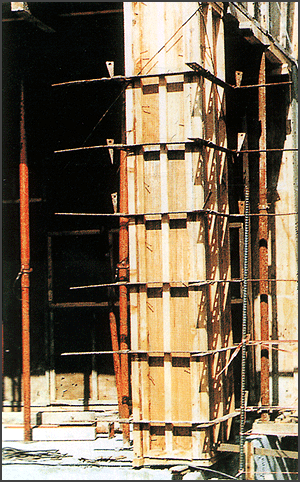

현장설치도

두께
(m/m)


(m/m)
길이
(m/m)
규격
(m/m)
무게
(kg)
6
65
700
200 ~ 400
2.4
6
65
900
300 ~ 600
3.0
6
65
1000
500 ~ 700
3.4
6
65
1100
600 ~ 800
3.7
6
65
1200
700 ~ 900
4.0
6
65
1300
800 ~ 1000
4.3
6
65
1400
850 ~ 1050
4.5
6
65
1500
900 ~ 1100
4.9
6
75
1600
900 ~ 1100
6.0
6
75
1700
900 ~ 1100
6.3
6
75
1800
1000 ~ 1300
6.7
6
45
180
PIN
0.2
개요

각층 Con'C Slab 타설시 거푸집 지지대로 사용되며, 잭서포트로 받칠수 없는 높은 구간에 주로 사용됩니다. 각 규격별로 조립이 용이하여 다양한 층고의 높이를 받칠 수 있습니다. 조절잭의 범위는 380 ~ 580m/m 입니다.

구성도
개요

합벽구간에 Con'C 타설시 거푸집 지지대로 사용되며, 합벽구간 높이는 기본형 2,500m/m 에서 최대 4,500m/m까지 설치 가능합니다.

구성도
현장설치도
<이어치기>
